Kapitola 13 Aplikace na reálných datech 4

V této části se podíváme podrobněji na klasifikaci pomocí postupu, při kterém nejprve data projektujeme na Reproducing Kernel Hilbert Space definovaný jádrem \(K\) a následně pomocí koeficientů této projekce klasifikujeme data pomocí metody SVM. K získání koeficientů projekce se také využívá metoda SVM, avšak její analogie pro řešení regresních preblémů (SVM for regression). Tento postup je podrobněji popsán ve článku⁹, jehož autory jsou Muñoz a González.

Autoři ve svém článku popisují mimo jiné i chování koeficientů z vyjádření pomocí jádrových funkcí (kernel expansion) a zlepšení stability koeficientů pomocí RKHS. Tuto vlastnost si nyní ilustrujme na analogickém příkladě, jako uvádějí autoři.

Code

library(fda)
library(ggplot2)
library(dplyr)
library(tidyr)
library(ddalpha)
library(patchwork)
library(e1071)
library(caret)
library(kernlab)

13.1 `handwrit` data

Nejprve si načteme data, která představují souřadnice ručně psaných slov fda. Pro naše účely, kdy chceme porovnat dvě různá pozorování, si načtěme pouze první dva záznamy.

Code

# nacteni dat
samples <- c(4, 5) + 10
hand <- handwrit[, samples, ]

Pro lepší orientaci si data nejprve vykresleme. Nejprve celkový záznam nápisu fda, následně jednotlivé souřadnice \(x\) a \(y\) proti času.

Code

p1 <- ggplot(data = data.frame(x = c(hand[, 1, 1], hand[, 2, 1]),
                               y = c(hand[, 1, 2], hand[, 2, 2]),
                               Sample = rep(c('A', 'B'), each = 1401)),
             aes(x = x, y = y, colour = Sample)) +
  geom_path() +
  theme_bw() +
  labs(x = 'X',
       y = 'Y') +
  theme(aspect.ratio = 1,
        legend.position = 'none')
p2 <- ggplot(data = data.frame(x = c(handwritTime, handwritTime),
                               y = c(hand[, 1, 1], hand[, 2, 1]),
                               Sample = rep(c('A', 'B'), each = 1401)),
             aes(x = x, y = y, colour = Sample)) +
  geom_path() +
  theme_bw() +
  labs(x = 'Time',
       y = 'X') +
  theme(aspect.ratio = 1,
        legend.position = 'none')
p3 <- ggplot(data = data.frame(x = c(handwritTime, handwritTime),
                               y = c(hand[, 1, 2], hand[, 2, 2]),
                               Sample = rep(c('A', 'B'), each = 1401)),
             aes(x = x, y = y, colour = Sample)) +
  geom_path() +
  theme_bw() +
  labs(x = 'Time',
       y = 'Y') +
  theme(aspect.ratio = 1,
        legend.position = 'none')
(p1 | p2 | p3)

Nyní se podívejme, jak dopadnou vektory koeficientů \(\boldsymbol \alpha_1\), \(\boldsymbol \alpha_2\) z jádrového vyjádření získaného pomocí SVM pro regresi a také jak vypadají \(\boldsymbol \lambda_1\), \(\boldsymbol \lambda_2\) pro RKHS reprezentaci. Vektory \(\boldsymbol \alpha_1\) a \(\boldsymbol \alpha_2\) definují reprezentaci křivek

\[ c_l^*(\boldsymbol x) = \sum_{i = 1}^m \alpha_{il} K(\boldsymbol x_i, \boldsymbol x), \quad \forall \boldsymbol x \in \mathcal X, \]

kde \(\alpha_{il} \in \mathbb R, l= 1, 2.\). Podobně vektory \(\boldsymbol \lambda_1\) a \(\boldsymbol \lambda_2\) definují vyjádření křivek v bázi RKHS \(\mathcal H_K\)

\[ c_l^*(\boldsymbol x) = \sum_{j = 1}^d \lambda_{jl}^* \phi_j(\boldsymbol x), \]

které můžeme odhadnout z dat pomocí

\[ \hat\lambda_{jl}^* = \hat\lambda_{jl} \sum_{i = 1}^m \alpha_{il}\hat\phi_{ji}, \quad j = 1, 2, \dots, \hat d. \]

Uvažme Gaussovské jádro s parametrem \(\gamma = 0.5\) (analogicky jako ve výše zmíněném článku).

Code

gamma <- 0.5

# jadro a jadrova matice ... Gaussovske s parametrem gamma
Gauss.kernel <- function(x, y, gamma) {
  return(exp(-gamma * norm(c(x - y) |> t(), type = 'F')^2))
}

Kernel.RKHS <- function(x, gamma) {
  K <- matrix(NA, ncol = length(x), nrow = length(x))
  for(i in 1:nrow(K)) {
    for(j in 1:ncol(K)) {
      K[i, j] <- Gauss.kernel(x = x[i], y = x[j], gamma = gamma)
    }
  }
  return(K)
}

Nyní si spočítejme pomocí funkce svm() z knihovny e1071 vektory koeficientů \(\boldsymbol \alpha_1\) a \(\boldsymbol \alpha_2\). Uvědomme si, že funkce svm() vrací koeficienty pouze pro podpůrné vektory, pro ostatní jsou tyto koeficienty nulové. Další možností pro získání koeficientů je využít funkci train() z balíčku caret s volbou method = 'svmRadial'. Syntaxe této funkce je poněkud složitější, proto jsme v celém předchozím postupu uvažovali první zmíněnou funkci.

Code

# urceni koeficientu alpha z SVM
alpha <- matrix(0, nrow = length(handwritTime),
                ncol = length(samples)) # prazdny objekt

# model
for(i in 1:length(samples)) {
  df.svm <- data.frame(x = handwritTime,
                       y = hand[, i, 1])
  svm.RKHS <- svm(y ~ x, data = df.svm,
                  kernel = 'radial',
                  type = 'eps-regression',
                  epsilon = 0.03,
                  gamma = gamma,
                  cost = 1,
                  tolerance = 0.001,
                  shrinking = TRUE,
                  scale = TRUE)
  # alpha[svm.RKHS$index, i] <- svm.RKHS$coefs # nahrazeni nul koeficienty
  svm.RKHS <- train(y ~ x, data = df.svm,
                    method = 'svmRadial',
                    metric = "RMSE",
                    preProcess = c('center', 'scale'),
                    # trControl = trainControl(
                    #   method = "repeatedcv",
                    #   number = 5,
                    #   repeats = 2,
                    #   verboseIter = FALSE
                    #   )
                    trControl = trainControl(method = "none"),
                    # Telling caret not to re-tune
                    tuneGrid = data.frame(sigma = 19, C = 1000)
                    # Specifying the parameters
                    )
  alpha[svm.RKHS$finalModel@alphaindex, i] <- svm.RKHS$finalModel@alpha *
    svm.RKHS$finalModel@scaling$y.scale$`scaled:scale`
}

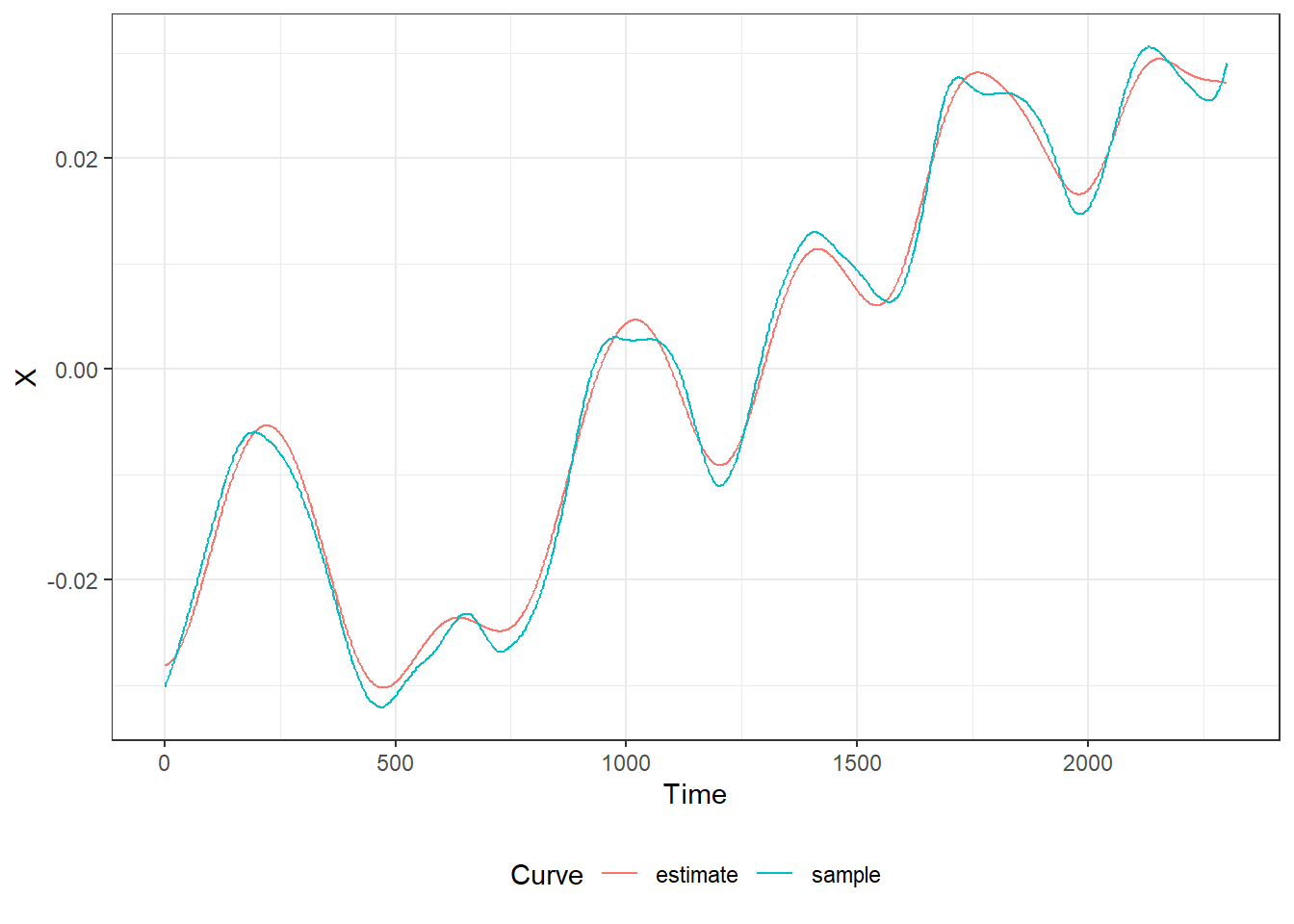

Vykresleme si pro lepší představu odhad křivky (červeně) společně s pozorovanou křivkou (modře).

Code

data.frame(x = handwritTime,
           y = svm.RKHS$finalModel@fitted *
             svm.RKHS$finalModel@scaling$y.scale$`scaled:scale` +
             svm.RKHS$finalModel@scaling$y.scale$`scaled:center`,
           line = 'estimate') |>
  rbind(data.frame(
    x = handwritTime,
    y = hand[, i, 1],
    line = 'sample'
  )) |>
  ggplot(aes(x, y, col = line)) +
  geom_line() +
  theme_bw() +
  theme(legend.position = 'bottom') +
  labs(x = 'Time', y = 'X', col = 'Curve')

Obrázek 3.2: Porovnání pozorované a odhadnuté křivky.

Podívejme se nyní konečně na hodnoty \(\boldsymbol \alpha_1\) a \(\boldsymbol \alpha_2\) pro dvě pozorování.

Code

data.frame(alpha = c(alpha[, 1], alpha[, 2]),
           Time = c(handwritTime, handwritTime),
           Sample = rep(c('A', 'B'), each = length(handwritTime))) |>
  ggplot(aes(xend = Time, x = Time, y = 0, yend = alpha, colour = Sample)) +
  geom_segment() +
  theme_bw() +
  labs(x = 'Time',
       y = expression(widehat(bold(alpha))[i]))

Podívejme se nyní na hodnoty \(\boldsymbol \lambda_1\) a \(\boldsymbol \lambda_2\) pro dvě pozorování.

Code

# spocitame matici K
K <- Kernel.RKHS(handwritTime, gamma = gamma)

# urcime vlastni cisla a vektory
Eig <- eigen(K)
eig.vals <- Eig$values
eig.vectors <- Eig$vectors

Code

# d
d.RKHS <- rankMM(K)

# urceni vektoru lambda
Lambda.RKHS <- matrix(NA,
                      ncol = dim(hand)[2],
                      nrow = d.RKHS) # vytvoreni prazdneho objektu

# vypocet reprezentace
Lambda.RKHS[, 1] <- (t(eig.vectors[, 1:d.RKHS]) %*% alpha[, 1]) *
  eig.vals[1:d.RKHS]
Lambda.RKHS[, 2] <- (t(eig.vectors[, 1:d.RKHS]) %*% alpha[, 2]) *
  eig.vals[1:d.RKHS]

Code

data.frame(lambda = c(Lambda.RKHS[, 1], Lambda.RKHS[, 2]),
           Time = c(handwritTime, handwritTime),
           Sample = rep(c('A', 'B'), each = length(handwritTime))) |>
  ggplot(aes(xend = Time, x = Time, y = 0, yend = lambda, colour = Sample)) +
  geom_segment() +
  theme_bw() +
  labs(x = 'Time',
       y = expression(widehat(bold(lambda))[i])) +
  xlim(handwritTime[1:20] |> range()) +
  ylim(c(-0.01, 0.01)) +
  facet_wrap(~Sample)

Nakonec si vykresleme rozdíly.

Code

data.frame(lambda = c(Lambda.RKHS[, 1] - Lambda.RKHS[, 2]),
           Time = c(handwritTime)) |>
  ggplot(aes(xend = Time, x = Time, y = 0, yend = lambda)) +
  geom_segment() +
  theme_bw() +
  labs(x = 'Time',
       y = expression(widehat(bold(lambda))[1] - widehat(bold(lambda))[2])) +
  ylim(c(-0.01, 0.01)) +
  xlim(handwritTime[1:20] |> range())

13.2 `growth` data

Podívejme se nyní ještě na tutéž analýzu, ale z pohledu dat growth.

Code

# nacteni dat
samples <- c(54, 55) - 4
dataf <- dataf.growth()
t1 <- dataf$dataf[[samples[1]]]$args
t2 <- dataf$dataf[[samples[2]]]$args
y1 <- dataf$dataf[[samples[1]]]$vals
y2 <- dataf$dataf[[samples[2]]]$vals
data.gr <- data.frame(t = t1, H1 = y1, H2 = y2)

Code

gamma <- 0.1

# jadro a jadrova matice ... Gaussovske s parametrem gamma
Gauss.kernel <- function(x, y, gamma) {
  return(exp(-gamma * norm(c(x - y) |> t(), type = 'F')^2))
}

Kernel.RKHS <- function(x, gamma) {
  K <- matrix(NA, ncol = length(x), nrow = length(x))
  for(i in 1:nrow(K)) {
    for(j in 1:ncol(K)) {
      K[i, j] <- Gauss.kernel(x = x[i], y = x[j], gamma = gamma)
    }
  }
  return(K)
}

Code

# urceni koeficientu alpha z SVM
alpha <- matrix(0, nrow = length(data.gr$t),
                ncol = 2) # prazdny objekt

# model
for(i in 1:2) {
  df.svm <- data.frame(x = data.gr$t,
                       y = data.gr[, i + 1])
  svm.RKHS <- svm(y ~ x, data = df.svm,
                  kernel = 'radial',
                  type = 'eps-regression',
                  epsilon = 0.5,
                  gamma = gamma,
                  cost = 100000,
                  tolerance = 0.001,
                  shrinking = FALSE,
                  scale = TRUE)
  # svm.RKHS <- train(y ~ x, data = df.svm,
  #                   method = 'svmLinear')
  # urceni alpha
  # b <- - svm.RKHS$rho # rho ... the negative intercept
  # betas <- svm.RKHS$coefs
  # alphas <- betas + b #/ Gauss.kernel()
  alpha[svm.RKHS$index, i] <- svm.RKHS$coefs # nahrazeni nul koeficienty
}

Code

data.frame(alpha = c(alpha[, 1], alpha[, 2]),
           Time = c(data.gr$t, data.gr$t),
           Sample = rep(c('A', 'B'), each = length(data.gr$t))) |>
  ggplot(aes(xend = Time, x = Time, y = 0, yend = alpha, colour = Sample)) +
  geom_segment() +
  theme_bw() +
  labs(x = 'Time',
       y = expression(widehat(bold(alpha))[i]))

Podívejme se nyní na hodnoty \(\boldsymbol \lambda_1\) a \(\boldsymbol \lambda_2\) pro dvě pozorování.

Code

# spocitame matici K
K <- Kernel.RKHS(data.gr$t, gamma = gamma)

# urcime vlastni cisla a vektory
Eig <- eigen(K)
eig.vals <- Eig$values
eig.vectors <- Eig$vectors

Code

# d
d.RKHS <- rankMM(K)

# urceni vektoru lambda
Lambda.RKHS <- matrix(NA,
                      ncol = 2,
                      nrow = d.RKHS) # vytvoreni prazdneho objektu

# vypocet reprezentace
Lambda.RKHS[, 1] <- (t(eig.vectors[, 1:d.RKHS]) %*% alpha[, 1]) *
  eig.vals[1:d.RKHS]
Lambda.RKHS[, 2] <- (t(eig.vectors[, 1:d.RKHS]) %*% alpha[, 2]) *
  eig.vals[1:d.RKHS]

Code

data.frame(lambda = c(Lambda.RKHS[, 1], Lambda.RKHS[, 2]),
           Time = c(1:d.RKHS, 1:d.RKHS),
           Sample = rep(c('A', 'B'), each = d.RKHS)) |>
  ggplot(aes(xend = Time, x = Time, y = 0, yend = lambda, colour = Sample)) +
  geom_segment() +
  theme_bw() +
  labs(x = 'Index',
       y = expression(widehat(bold(lambda))[i])) +
  facet_wrap(~Sample)

Nakonec si vykresleme rozdíly.

Code

data.frame(lambda = c(Lambda.RKHS[, 1] - Lambda.RKHS[, 2]),
           Time = c(1:d.RKHS)) |>
  ggplot(aes(xend = Time, x = Time, y = 0, yend = lambda)) +
  geom_segment() +
  theme_bw() +
  labs(x = 'Index',
       y = expression(widehat(bold(lambda))[1] - widehat(bold(lambda))[2])) +
  ylim(c(-5, 3))

Muñoz, A. and González, J. (2010) Representing functional data using support vector machines, Pattern Recognition Letters, 31(6), pp. 511–516. doi:10.1016/j.patrec.2009.07.014.↩︎
